Tracciare delle linee rette sulle foto con Photoshop o Gimp.

Come tracciare sulle immagini delle linee rette parallele, perpendicolari, spezzate o che abbiano un determinato angolo con uno degli assi.
Lo strumento per disegni tecnici più usato è probabilmente AutoCAD ma questo serve soprattutto per progetti di ingegneri edili o meccanici. Molto più semplicemente potremmo avere l'esigenza di tracciare delle linee rette su una immagine anche solo per mostrare un percorso o indicare un particolare. Per questo scopo bastano dei normali programmi di grafica senza bisogno di scaricare alcunché o di cercare applicazioni online che poi dovremmo imparare a utilizzare.

Vediamo come sia relativamente semplice tracciare delle linee rette, spezzate e inclinate anche di un angolo prestabilito con i due programmi di grafica per eccellenza cioè il costoso Photoshop e il gratuito Gimp

COME TRACCIARE DELLE LINEE CON PHOTOSHOP


Si va ovviamente su File > Apri per aprire la foto da modificare

immagine-righe-rette

Per aiutarci possiamo andare su Visualizza e mettere la spunta su Righelli quindi sempre su Visualizza andare su Mostra > Griglia per visualizzare la foto insieme a dei quadretti millimetrati. Per tracciare una riga si usa lo Strumento Pennello selezionandolo sulla destra di un dato spessore

strumento-pennello-photoshop

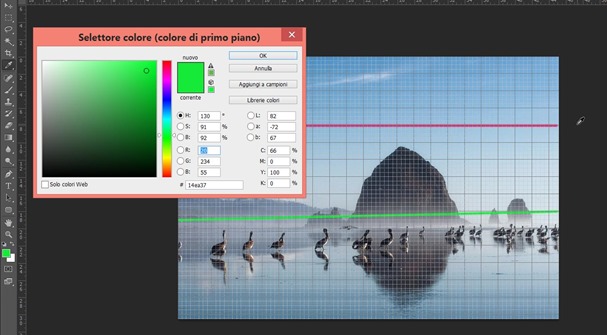

Per tracciare una riga basta cliccare con il mouse nel punto iniziale della stessa, tenere premuto il tasto Shift quindi cliccare nel punto terminale della riga. Il colore della riga può essere scelto cliccando su Imposta colore in primo piano per poi selezionarlo dalla tavolozza

tracciare-righe-photoshop

Si possono realizzare anche linee spezzate ricordandosi di tenere premuto Shift dopo aver cliccato nel punto iniziale e cliccando negli spigoli della spezzata da realizzare

linea-spezzata



TRACCIARE UNA RIGA DI UN ANGOLO DATO


Per tracciare angoli che abbiano un valore semplice si può utilizzare soltanto la griglia. Per esempio se si vuole tracciare un angolo di 30° rispetto alla ascissa basta ricordarsi dalla trigonometria che il seno di questo angolo è di 1/2. Per un angolo di 45° è ancora più semplice visto che divide a metà un angolo retto. È altrettanto immediato tracciare una riga con angolo di 60°. Si può usare questa tecnica anche per angoli di valore più complicato aprendo un calcolatore elettronico e trovando il seno dell'angolo. Per esempio per un angolo di 19,2° abbiamo che 19,2° sono 0.335 radianti e sen(0.335)= 0.3288. A questo punto possiamo usare la Griglia millimetrata per tracciare l'angolo

tracciare-angolo-linea-retta

Se volete evitare anche questi semplici calcoli potete usare lo strumento di rotazione. Si va su Immagine > Rotazione Immagine > Altro che aprirà una finestra di configurazione

rotazione-photoshop

Impostate l'angolo da ruotare quindi andate su OK.

rotazione-angolo

L'immagine ruoterà in senso orario e si vedrà in questo modo

rotazione-immagine

Ora aiutandovi con la Griglia tracciate una linea orizzontale come già visto. Tornate su Immagine > Rotazione Immagine > Altro e impostate lo stesso angolo ma stavolta in senso antiorario

linea-orizzontale

Andate su OK e riavrete la vostra immagine originale ma con una linea dell'angolo dato

retta-di-dato-angolo

Ovviamente poi si salva l'immagine andando su File > Salva con nome. Al posto di Photoshop CSX si può usare anche Photoshop Elements che è una versione con meno funzionalità.

DISEGNARE LINEE RETTE CON GIMP


Queste stesse operazioni possono anche essere fatte con GIMP aiutandosi sempre con la Griglia millimetrata. Anche con Gimp bisogna selezionare lo strumento Pennello e andare su Visualizza > Griglia per avere una rete di righe orizzontali e verticali in tutta l'immagine. Ho pubblicato sul mio Canale di Youtube un tutorial su come procedere si con Photoshop sia con Gimp


Anche con Gimp si clicca sul punto in cui deve iniziare la riga, si tiene premuto il tasto Shift quindi cli clicca sul punto terminale della riga stessa.

righe-gimp

Per impostare una riga di un angolo dato possiamo usare la trigonometria come visto su Photoshop oppure utilizzare lo strumento Rotazione. In questo caso è bene andare su Livello > Nuovo Livello.

strumento-ruota

Si va nello strumento Ruota e si imposta la rotazione prestabilita

rotazione-gimp

selezionando il Livello su cui operare

rotazione-immagine[5]

A questo punto non resta che tracciare una linea perfettamente orizzontale per poi fare la rotazione inversa per avere la linea dell'angolo desiderato.
